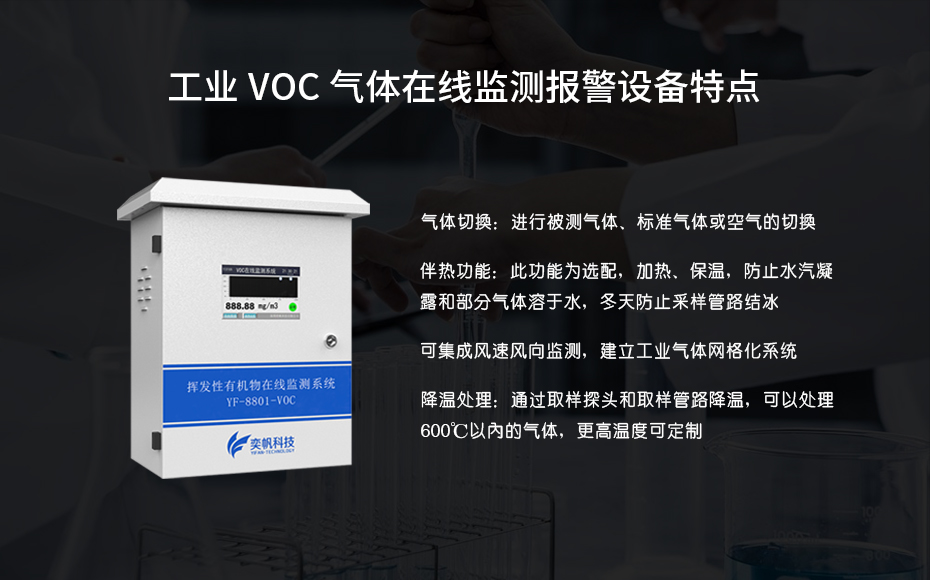

一、系統特點

1.標準化設計

滿足*標準規范的要求。

結構合理，可實現連續自動監測。

2.運行穩定安全，數據真實可靠。

取樣管道采用聚四氟乙烯、硼硅玻璃或耐腐蝕的惰性材料，以減少管道吸附造成的損失。

全線管道保溫伴熱，避免高沸點碳氫化合物冷凝和部件腐蝕造成的“積油”。

3.無人值守，操作簡單。

具有自我保護功能，當空氣供應不足時，火焰熄滅，氫氣空氣關閉。

自動恢復功能，開機后自動運行，恢復供氣或意外停電恢復。

具有自動校準功能，可實現無人值守。

二、系統組成

取樣系統:取樣管

預處理系統:正壓防爆型和普通型。

控制系統和軟件:上位機工業控制系統和系統控制軟件。

揮發性有機物:非甲烷烴、苯系物、非甲烷烴/苯系物、有機硫。

無機污染物:二氧化硫/硫化氫、氨/氮氧化物、一氧化碳、臭氧。

氣源:零氣發生器、氫氣發生器、空氣壓縮機、氮氣發生器。

三。系統組成

取樣系統:取樣管

預處理系統:正壓防爆型和普通型。

控制系統和軟件:上位機工業控制系統和系統控制軟件。

揮發性有機物:非甲烷烴、苯系物、非甲烷烴/苯系物、有機硫。

無機污染物:二氧化硫/硫化氫、氨/氮氧化物、一氧化碳、臭氧。

氣源:零氣發生器、氫氣發生器、空氣壓縮機、氮氣發生器。

系統:氣體動態校準器(可選)，標準氣體

四。技術參數

監測范圍:甲烷、非甲烷總烴、苯系物、甲醇等特征有機物。

監測原理GC-FID(氣相色譜分離，F(xiàn)ID檢測)

該系統由采樣子系統、預處理子系統、氣態污染物(非甲烷總烴等)監測子系統組成。)和煙氣參數監控子系統(溫度、壓力等。)到

和數據采集與處理五個子系統。

分析儀M-6900在線氣相色譜儀

分析儀配有雙開關閥(VICI)+三根色譜柱+雙檢測器(FID)。

非總甲烷總烴:0 ~ 50/100/1000/5000毫克/立方米

苯系物:0 ~ 50/100/1000/5000毫克/立方米

溫度:0 ~ 300℃；壓力:-10 ~ 10千帕；流速:0 ~ 40米/秒

濕度:5 ~ 95%；氧含量:0 ~ 25%

非甲烷總烴檢測下限為0.01ppm；苯系物0.01ppm

周期性非甲烷總烴分析:≤1min；苯系物:≤ 5分鐘

漂移/重復性1%

電源220伏交流電，50赫茲/4000瓦

工作溫度-10℃～+40℃

工作濕度0 ~ 95% RH(無冷凝)

通信接口滿足政府機構的聯網要求(串口、以太網口、模擬接口

動詞 （verb的縮寫）產品特性

精確控制

系統中氫氣和空氣的流量全部由電子流量控制，不受環境壓力和溫度變化的影響，讀數準確可靠；柱的控制精度優于0.05℃，可編程。

再現性良好的最大3階線性溫升。

■安全性

FID檢測器具有自動點火功能，火焰熄滅后自動切斷氫氣，具有氫氣泄漏監測保護系統，安全可靠；超溫自動保護功能，避免設備損壞。

■可靠穩定的核心部件和氣路設計

色譜采用進口Valco隔膜閥，死體積小，無運動部件，運行100萬次，免維護，低維護，壽命長。分析部分包括預列和

分析柱，采用反吹技術防止高沸點組分進入分析柱，延長了分析柱的使用壽命，大大縮短了高沸點組分分離所需要的較長時間。

分析時間。色譜柱采用進口毛細管柱或不銹鋼填充柱，分離效果好，使用壽命長。進口微型FID檢測器，靈敏度高，維護簡單，

耗油量低，節省汽油。

■自動化和智能化

可以實現整個系統的自動化無人操作；完善的自檢和錯誤報警功能；儀器可定期自動校準，保證長期測量的準確性；優秀的圖形化人機

交互式界面和強大的數據處理功能；內置工業PC，高清彩色液晶觸摸屏。采用優秀的人機交互控制軟件界面，基于微軟

Windows操作系統。觸摸屏可以完成所有的維護和診斷功能，編輯和設置儀器參數和分析方法，實時顯示儀器運行狀態和色譜圖。
